  产品详细介绍



DEVICE TYPE AVAILABLE PACKAGING
  BULK TAPE & REEL, AMMO PACK BULK TAPE & REEL AMMO PACK TUBE
QUANTITY
PER BOX (BAG) PER TUBE PER REEL PER AMMO PACK PER CARTON
DO-41 1K   5K 　 50K 20K 50K
DO-15 500   4K 1.5K 25K 16K 27K
DO-201AD 300   1.25K 　 14.7K 5K 12.5K
SOT-23     3K 　     90K
SMA 　   5K 　     80K
SMB 　   3K 　     48K
D2PAK(TO-263)     800 　     4K
TO-220, TO-220A 100 50   　 12K     8K
TO-3P(TO-247) 50 30   　 4K     3.6K
TO-66 50     　 2K
TO-3 50 20   　 2K     1K
D PAK(TO-252)     3K 　     15K
ITO-220 100 50   　 12K     8K



AXIAL LEAD

AXIAL LEAD

DO-41
DIM MILLIMETERS
MIN MAX
A 2.0 2.7
B 25.4 ----
C 4.1 5.2
D 0.7 0.9
DO-201AD
DIM MILLIMETERS
MIN MAX
A 5.0 5.6
B 25.4 ----
C 8.5 9.5
D 1.18 1.22
DO-15
DIM MILLIMETERS
MIN MAX
A 2.6 3.6
B 25.4 ----
C 5.5 7.6
D 0.7 0.9
TO-3

TO-3
DIM MILLIMETERS
MIN MAX
A 38.75 39.96
B 19.28 22.23
C 7.96 9.28
D 11.18 12.19
E 25.20 26.67
F 0.90 1.09
G 1.38 1.65
H 29.90 30.40
I 16.64 17.80
J 3.88 4.36
K 10.67 11.18
TO-66

TO-66
DIM MILLIMETERS
MIN MAX
A 30.60 32.52
B 13.85 14.16
C 6.54 7.22
D 9.50 10.50
E 17.26 18.46
F 0.76 0.92
G 1.38 1.65
H 24.16 24.78
I 13.84 15.60
J 3.32 3.92
K 4.86 5.34
TO-3P(TO-247)

TO-3P(TO-247)
DIM MILLIMETERS
MIN MAX
A 20.63 22.38
B 15.38 16.20
C 1.90 2.70
D 5.10 6.10
E 14.81 15.22
F 11.72 12.84
G 4.20 4.50
H 1.82 2.46
I 2.92 3.23
J 0.89 1.53
K 5.26 5.66
L 18.50 21.50
M 4.68 5.36
N 2.40 2.80
O 3.25 3.65
P 0.55 0.70

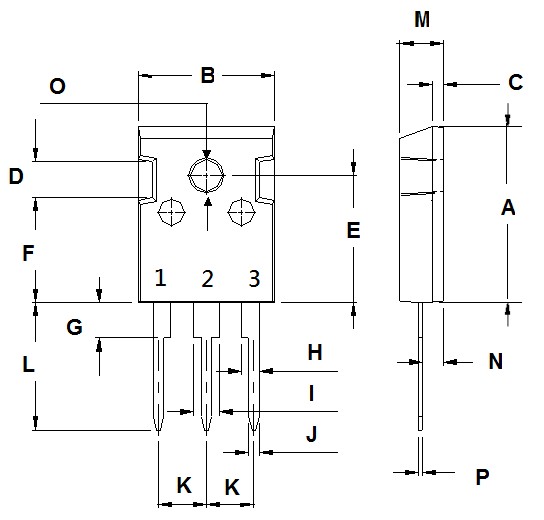

TO-3PS

TO-3PS
DIM MILLIMETERS
MIN MAX
A 19.85 20.15
B 15.45 15.75
C 1.00 1.20
D 3.85 4.15
E 14.15 14.45
F 11.75 12.05
G 3.85 4.15
H 1.90 2.10
I 2.90 3.10
J 1.10 1.30
K 5.26 5.66
L 13.90 14.50
M 4.65 4.95
N 2.40 2.60
O 3.40 3.80
P 0.43 0.57
TO-220(AB)

TO-220(AB)
DIM MILLIMETERS
MIN MAX
A 14.68 16
B 9.78 10.42
C 5.02 6.6
D 13 14.62
E 3.1 4.19
F 2.41 2.67
G 1.1 1.67
H 0.69 1.01
I 3.21 4.98
J 1.14 1.4
K 2.2 3.3
L 0.279 0.61
M 2.48 3.0
O 3.5 4.0
TO-220A(AC)

TO-220A(AC)
DIM MILLIMETERS
MIN MAX
A 14.68 16
B 9.78 10.42
C 5.02 6.6
D 13 14.62
E 3.1 4.19
F 4.82 5.34
G 1.1 1.67
H 0.69 1.01
I 3.21 4.98
J 1.14 1.4
K 2.2 3.3
L 0.279 0.61
M 2.48 3
N --- 1
O 3.5 4
SOT-23

SOT-23
DIM MILLIMETERS
MIN MAX
A 2.67 3.05
B 0.64 1.30
C --- 0.10
D 1.20 1.60
E 1.70 2.10
F 0.89 1.05
G 0.35 0.65
H 0.30 0.54
I 2.10 2.75
J 0.55 0.64
K 0.085 0.18
SMA/SMB

SMA/SMB
SMA
DIM MILLIMETERS
MIN MAX
A 2.2 2.8
B 4.1 4.7
C 1.3 1.7
D 4.7 5.3
E 1.9 2.5
F ---- 1.3
G ---- 0.22
H 0.9 1.5
SMB
DIM MILLIMETERS
MIN MAX
A 3.30 3.90
B 4.2 4.6
C 1.8 2.2
D 5.10 5.60
E 2.00 2.40
F ---- 1.30
G ---- 0.22
H 0.95 1.35
D-PAK(TO-252AA)

D-PAK(TO-252AA)
DIM MILLIMETERS
MIN MAX
A 5.40 6.20
B 6.30 6.70
C 2.20 2.40
D 5.20 5.50
E 9.00 10.10
F 6.60 7.10
G 2.40 3.10
H 0.90 1.50
I 0.45 0.55
J 0.45 0.60
K 0.90 1.50
L 0.70 0.90
M 0.50 0.70
N 0.60 0.90
P 2.70 3.10
Q 5.00 5.40
S 4.80 5.20
T --- 2.30
V 1.20 1.40
X 0.80 1.20
D2 PAK(TO-263)

D2 PAK(TO-263)
DIM MILLIMETERS
MIN MAX
A 8.32 9.22
B 9.90 10.30
C 4.23 4.83
D 0.51 0.89
E 1.27 1.53
G 2.54 BSC
H 2.03 2.79
J 0.30 0.50
K 2.29 2.90
S 14.60 15.88
V 1.18 1.83
X ---- 1.55
I2 PAK(TO-262)

I2 PAK(TO-262)
DIM MILLIMETERS
MIN MAX
A ---- 9.60
B 9.90 10.70
C 3.80 4.80
D 12.50 14.50
E 3.00 4.00
F 2.52 2.56
G 1.20 1.40
H 0.60 1.00
J 1.10 1.40
K 2.00 2.80
L 0.40 0.70
V ---- 1.50
SOD-323

SOD-323
DIM MILLIMETERS
MIN MAX
A 0.90 1.20
A1 0.05 0.15
A2 0.85 1.05
B 0.20 0.40
C 0.10 0.15
D 1.15 1.35
E 1.60 1.80
E1 2.40 2.60
L 0.40 REF
ITO-220AB

ITO-220AB
DIM MILLIMETERS
MIN MAX
A 14.8 16.1
B 12.65 13.8
C 9.85 10.36
D 4.6 6.8
E 2.5 3.5
F 1 1.45
G 1 1.45
H 0.3 0.9
I 2.4 2.7
J 2.34 3.3
K 0.55 1.3
L 0.36 0.8
M 4.2 4.9
N 1.1 1.8
O 2.9 3.5
p 2.5 3.15
Q 2.9 3.5
R 3.1 4.85
ITO-220AC

ITO-220AC
DIM MILLIMETERS
MIN MAX
A 14.8 16.1
B 12.65 13.8
C 9.85 10.36
D 4.6 6.8
E 2.5 3.5
F --- 1.00
G 1 1.45
H 0.3 0.9
I 4.8 5.4
J 2.34 3.3
K 0.55 1.3
L 0.36 0.8
M 4.2 4.9
N 1.1 1.8
O 2.9 3.5
P 2.5 3.15
Q 2.9 3.5
R 3.1 4.85
